Машина складывания коробки ПЛК 28КВ и клея с Мулти поясом паза

ВЫСОКОСКОРОСТНАЯ АВТОМАТИЧЕСКАЯ ФАЛЬЦЕВАЛЬНО-СКЛЕИВАЮЩАЯ МАШИНА

JH-1100-PCW

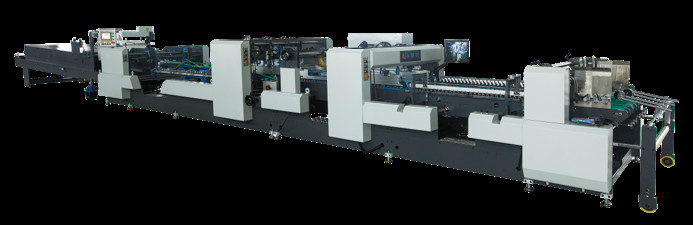

JH-1100 Автоматическая фальцевально-склеивающая машина для картона

1. Введение

▪В этой машине используется структура ременной передачи с несколькими канавками, низкий уровень шума, стабильная работа и простота обслуживания;

▪Двигатель этой машины использует инверторное управление, автоматическое регулирование скорости, стабильное энергосбережение;

▪В операции используется односторонняя регулировка зубчатого стержня, что является простым и удобным (автоматическая регулировка с помощью двигателя не является обязательной);

▪Для вывода бумаги используется несколько толстых лент, оснащенных вибрационными двигателями, для обеспечения непрерывной, точной, автоматической подачи бумаги;

▪Сегментированная верхняя пластина ремня в сочетании со специальной конструкцией может регулироваться в соответствии с потребностями продукта без натяжения ремня;

▪Специальная конструкция верхней брекерной доски может эффективно защитить эластичный привод и избежать повреждений, вызванных неправильной эксплуатацией;

▪Обеспечьте нижний клеевой цилиндр, в котором используются зубчатые стержни для регулировки левой и правой сторон клеевого цилиндра, который прост в эксплуатации (необходимо выбрать соответствующую систему распыления клея);

▪Используйте сенсорный экран и систему управления ПЛК, операционную систему дистанционного управления, оснащенную фотоэлектрическим счетчиком, количественным подсчетом, оснащенную автоматическим устройством для выбивания бумаги;струйное устройство, более полные функции;

▪В конвейерном прижимном столе используются специальные материалы, давление регулируется давлением воздуха, и он оснащен губчатой ​​лентой для обеспечения идеального продукта;

▪Один шестигранный ключ может регулировать все аксессуары для регулировки, прост в эксплуатации;

▪Эта машина может производить картонные коробки с крючковым дном и ламинированные упаковочные коробки с двойным и четырехкратным сгибом;

▪Эта машина может добавить четыре функции шестигранника.

2. Технические параметры:

А.Спецификация JH-1100-PCW:

• Применимое качество бумаги: белый картон (250–800 г/м²), ламинированный картон на картон.,одностенная канавка E и F.
• Метод подачи бумаги: с помощью всасывающей ленты правильно, автоматически и непрерывно
• Ширина коробки: 130 мм-1100 мм
• Механический размер (Д×Ш×В/ММ): 2100 мм×1800мм×1450мм
• Клей: раствор
• Общий вес (приблизительно): 8,5 т
• Требуемая мощность: около 28 кВт
• Механическая скорость: 450 м/мин.

Б. Компоненты:

Он разделен на семь модулей: секция подачи, секция выравнивания, секция предварительной фальцовки,крюксекция, складная формовочная секция, прессовая секция и конвейерная секция.

• Секция подачи

▪ Часть подачи бумаги имеет независимую систему привода двигателя, а режим подачи бумаги синхронизирован с хостом;

▪ Семь лент подачи бумаги толщиной 30 мм;Металлические пластины толщиной 10 мм регулируются по горизонтали для установки ширины;

▪ Направляющее колесо привода тиснения направляет ленту вывода бумаги;левая и правая стороны оснащены перегородками для регулировки влево и вправо в соответствии со стилем продукта;

▪ Оснащен тремя ножами для выброса бумаги для секции бумаги для регулировки асимметричной длины в соответствии с фактическим образцом;

▪ Вибрационное устройство взаимодействует с двигателем для точной и быстрой, непрерывной и автоматической подачи бумаги;

▪ Секция подачи бумаги может укладывать бумагу высотой 400 мм, оснащена устройством для удаления пыли с шерстяным колесом для обеспечения плавной подачи бумаги;

▪Оператор может управлять переключателем подачи бумаги в любой рабочей зоне;

• Раздел выравнивания

▪ Картон, отправляемый частью подачи бумаги, может быть исправлен корректирующей частью для обеспечения точности подачи.

▪ Давление верхнего привода можно регулировать вверх и вниз для адаптации к разной толщине картона.

• Предварительно сложенная секция:

▪Специальная конструкция позволяет предварительно сложить первую линию сгиба на 180 градусов и третью линию сгиба на 165 градусов.облегчить открытие коробки;

▪Его можно модернизировать, чтобы установить четыре/шесть систем защиты от перехвата (дополнительное устройство).

• КрюкРаздел

▪Оснащен комбинацией нижней части крючка, механизмом регулировки, идеальной и гибкой конструкцией, быстрой и простой операцией.

▪Сегментированная верхняя пластина ремня в сочетании со специальной конструкцией может регулироваться на расширение и сжатие в соответствии с потребностями продукта без необходимости натяжения ремня.

▪Нижний клеевой цилиндр оснащен по одному с каждой стороны, емкость большая, и он выбирается в соответствии с реальной ситуацией;объем клея клеевого цилиндра регулируется, стабилен и прост в обслуживании;толщина предоставленного клеевого диска составляет 4 мм, а также может быть выбрана в соответствии с особыми требованиями заказчика;клеевой цилиндр прочный, прочный материал из нержавеющей стали;

▪Нижний клей комплектуется четырьмя комплектами крюковых донных устройств.

▪Нижний ремень 30 мм, верхний ремень 20 мм, а верхняя пластина прижимного ремня может двигаться вверх и вниз, чтобы адаптироваться к различной толщине картона.

• Складная формовочная секция

▪Вторая линия сгиба 180 градусов, а четвертая линия сгиба 180 градусов.

▪Специальная конструкция: скорость левой и правой конвейерных лент складной секции можно регулировать индивидуально, чтобы скорректировать направление движения заготовки коробки и обеспечить прямолинейную транспортировку.

• Пресс-секция

▪Используйте фотоэлектрический счетчик для автоматического подбора бумаги и системы двойного назначения для распыления воды.

▪Устройство обнаружения замятия бумаги.

▪Регулировка верхнего и нижнего ремней проста и удобна в эксплуатации.

▪бумагафункция хлопка не является обязательной.

• Конвейерная секция:

▪Левый и правый двухпластинчатые передвижные ремни штабелеукладчика можно регулировать в режиме онлайн в соответствии с требованиями к штабелированию продукта для повышения эффективности производства.

▪Специальная дополнительная губчатая лента используется для прижатия вогнутой части стопки коробок.

▪Пневматическая регулировка давления, простая в настройке, может эффективно обеспечить равномерное давление прилегания.

▪В автоматическом режиме он связан с коэффициентом хоста для повышения стабильности производственного штабелирования.

3. Список основных частей

4. Список запасных частей

НЕОБЯЗАТЕЛЬНЫЙ СПИСОК:

• Система контроля
• Две головки для двустороннего скотча
• Плазменная двойная пушка 10 000 долларов США
• Оконный клей

Рекомендовать список запасных частей
