350 г-800 г картонная автоматическая складная машина для склеивания картонных коробок

ВЫСОКОСКОРОСТНАЯ АВТОМАТИЧЕСКАЯ ФАЛЬЦЕВАЛЬНО-СКЛЕИВАЮЩАЯ МАШИНА

JH-1450AC

JH-1450 Автоматическая машина для склеивания картонных папок

1. Введение

JH-1450AC - это машина среднего размера, в основном подходящая для упаковки среднего размера, картона 350–800 г, гофрированной упаковки 1–5 мм, двойной картонной упаковки;эта машина также может производить двойную ламинированную и E, CBA плоскую высечку или двухстворчатую коробку с ротационной высечкой на водной основе, вся машина имеет больше изменений, простая отладка, простая и удобная эксплуатация.Эта машина оснащена уникальным локатором коррекции бумаги, устройством обрезки, устройством выравнивания коробок непрерывной укладки.Он принимает сенсорный терминал и операционную систему ПЛК (дополнительная система удаленной онлайн-диагностики).Операционная система дистанционного управления, оператор может контролировать рабочий диапазон машины для остановки в любой рабочей зоне, оснащен компьютерным дисплеем, трансмиссия представляет собой независимый мотор-редуктор, прочный, с низким уровнем шума, оснащенный электрической панелью управления, стабильный и эффективный, полностью удовлетворить потребности гуманизированной операции.

2. Технические параметры:

А.Спецификация JH-1450AC:

• Применяемое качество бумаги: белый картон (350-800 гр), ламинированный Е, гофрокартон СВА.
• Метод подачи бумаги: с помощью всасывающей ленты правильно, автоматически и непрерывно
• Ширина коробки: 420мм-1450мм
• Механический размер (Д×Ш×В/М): 16,488×2,3×1,6
• Клей: раствор
• Общий вес (приблизительно): 8 т
• Требуемая мощность: около 23 кВт
• Механическая скорость: 240 м/мин.

Б. Компоненты:

Он разделен на семь модулей: секция подачи, секция бокового выравнивания, секция склейки, секция защиты от крюков, секция фальцевания, секция прессования и подсчета, секция конвейера.

• Секция подачи

Он состоит из 7 лент для подачи всасывающей бумаги шириной 60 мм;10-миллиметровая металлическая пластина регулируется по горизонтали для установки ширины, а лента вывода бумаги направляется роликами;перегородки установлены с левой и правой сторон для регулировки влево и вправо в соответствии со стилем продукта;отдел подачи бумаги оснащен тремя ножами для вывода бумаги для регулировки асимметричной длины в соответствии с фактическим образцом;всасывающее устройство взаимодействует с двигателем, чтобы быстро и легко, непрерывно и автоматически правильно подавать бумагу.Секция подачи бумаги может укладывать бумагу высотой до 400 мм, а верхнее давление подачи бумаги является пневматическим, чтобы обеспечить плавную подачу гофрированной бумаги.Оператор может управлять переключателем подачи бумаги в любой рабочей зоне.

• Секция бокового выравнивания

В конструкции с двумя пластинами используется принцип упора и бокового упора, которые могут исправить перекос картона, чтобы обеспечить плавную подачу.

• Клеевая секция

Все баллоны с клеем можно загружать и выгружать;нижний клеевой цилиндр оснащен левым и правым, а емкость большая, что можно выбрать в соответствии с реальной ситуацией;объем пасты клеевого цилиндра регулируется, стабилен и прост в обслуживании;Толщина ролика для склеивания составляет 10–20 мм, и его также можно настроить по индивидуальному заказу;клеевой цилиндр изготовлен из прочных и долговечных материалов, чтобы обеспечить выполнение функции склеивания.

• Секция защиты от крючков:

специально разработанная 4/6 угловая система, которая управляется высокоточной системой сервоуправления.Таким образом, реализуются специальные функции складывания, такие как нижний, передний замок и угол 4/6, которые могут соответствовать функциям различных крышек и угловых коробок 4/6.

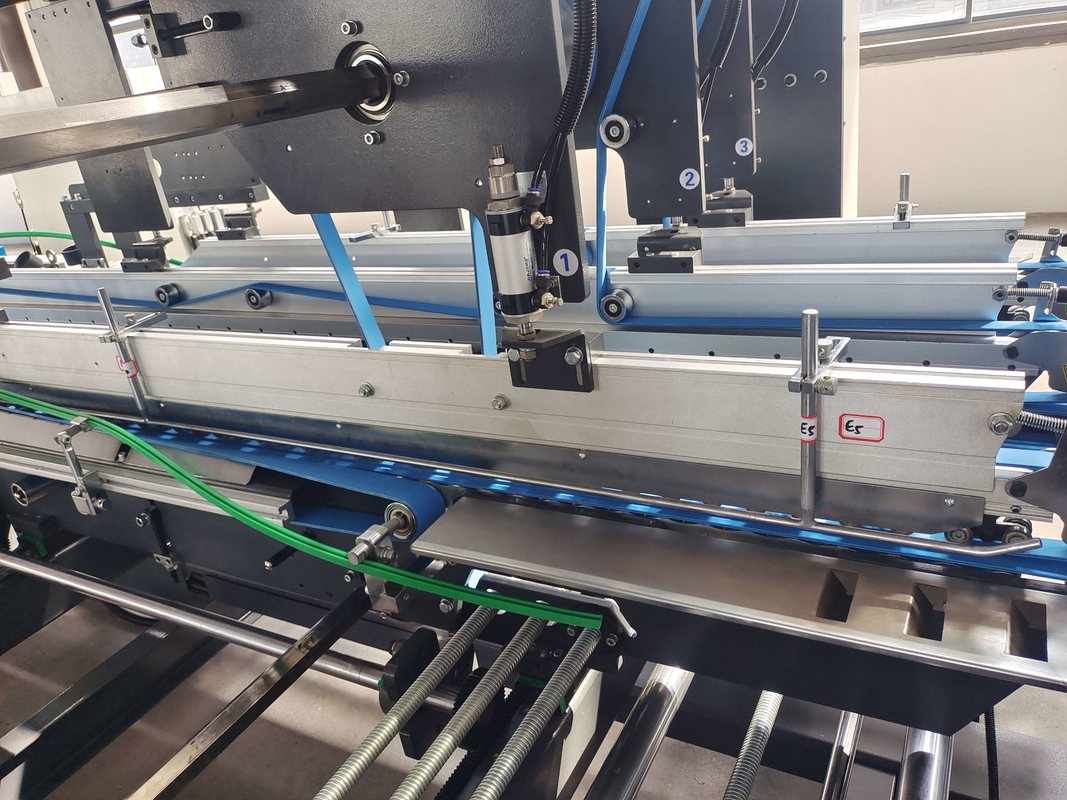

• Складная формовочная секция

Трехпластинчатая конструкция, верхний ремень является основным типом привода, обеспечивающим плавную транспортировку бумаги.Он состоит из нижнего ремня шириной 50 мм и поворотного ремня шириной 60 мм;левая и правая стороны завершаются второй линией сгиба 180 градусов, а четвертая линия сгиба 180 градусов полностью совмещена;левое и правое направляющие колеса регулируются в соответствии с различными положениями, чтобы более плавно соответствовать складному ящику;нижний подшипник поддерживает и направляет ремень для правильного движения.Верхняя пластина прижимного ремня может двигаться вверх и вниз, чтобы адаптироваться к различной толщине картона.

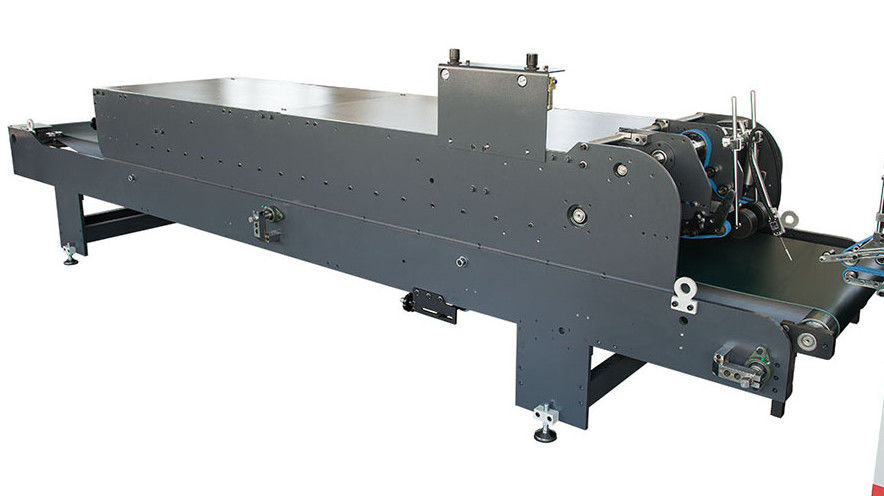

• Секция прессы и подсчета

Длина верхней и нижней передачи регулируется;непрерывный автоматический метод накопления ящиков обеспечивает аккуратное попадание ящиков в конвейерную часть;принят электрический счетчик-автомат;он оснащен системой давления воздуха и системой подачи давления.Давление можно регулировать в соответствии с различными типами коробок и качеством бумаги, чтобы сделать прессование коробок более совершенным.

• Конвейерная секция:

Оснащенный передней перегородкой и функцией непрерывного нажатия, ошибки в процессе складывания картонных коробок могут быть исправлены.Ремень входной подачи имеет независимую верхнюю и нижнюю структуру главной передачи.Входной ремень мягкий и умеренный и не раздавит готовый продукт;вся транспортирующая часть может двигаться вперед и назад;равномерно спрессованы и аккуратно транспортированы для обеспечения идеального качества;скорость конвейерной части может автоматически регулироваться в зависимости от скорости работы основной машины и фотоэлектрического устройства.Скорость регулируется ручным режимом работы;набор функциональных приспособлений состоит из резиновых колесиков.

3. Список основных частей

4. Список запасных частей

НЕОБЯЗАТЕЛЬНЫЙ СПИСОК:

• Система контроля
• Система распыления клея с четырьмя органами управления и двумя головками
• Две головки для двустороннего скотча
• Плазменная двойная пушка
• Оконная паста
