быстрый ход машины Gluer папки 250m/Min папки гофрированного картона 1mm-10mm

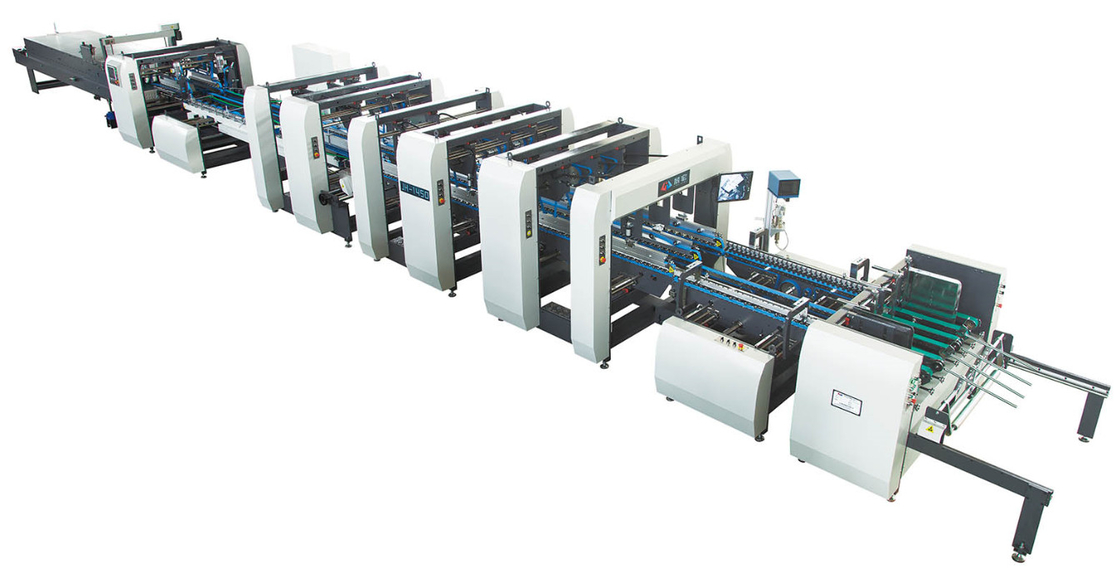

ВЫСОКОСКОРОСТНАЯ АВТОМАТИЧЕСКАЯ ФАЛЬЦЕВАЛЬНО-СКЛЕИВАЮЩАЯ МАШИНА

JH-2100F-PCW

1. Описание продукта

JHF-2100F-PCW - многофункциональная модель, в основном подходит для упаковки среднего размера, картона 300-800 г, гофрированной упаковки 1 мм-10 мм, двойного складывания и крючкового дна;эта машина также может производить двухслойную и пятислойную плоскую высечку под давлением E, CBA или печатную ротационную высекальную высечку на водной основе с рифленой двойной гофрированной моделью с крючковым дном, вся машина имеет более разнообразные изменения, простые отладка, простое и удобное управление.Эта машина оснащена уникальным локатором коррекции картона, устройством для непрерывной укладки коробок.Он принимает сенсорный терминал и операционную систему ПЛК (дополнительная система удаленной онлайн-диагностики).Оснащен операционной системой дистанционного управления, конструкция трансмиссии включает сгруппированную независимую моторную трансмиссию, стабильную работу, отсутствие шума, а давление верхнего ремня регулируется пневматически.Он стабилен и эффективен и полностью отвечает потребностям гуманизированной работы.Эта машина произведена в соответствии с европейскими стандартами CE.Этотмашина оснащена 4/6-точечной системой.

2. Технические параметры:

A. Спецификация JHF-2100F-PCW:

1) Применяемое качество бумаги: белый картон (300-800 г/м2), облицовка и ламинация Е, С/В/А.пятислойный гофрированный

2. Метод подачи бумаги: с помощью всасывающей ленты правильно, автоматически и непрерывно
3. Механическая скорость прилипания (МАКС.): 250 м/мин.
4. Ширина коробки: 420мм-2100мм
5. Механические размеры (длина×ширина×высота/мм): 23000×2940×2000/мм
6. Клей: раствор
7. Общий вес (приблизительно): 19,5 т
8. Требуемая мощность: около 48 кВт

Б. Компоненты:

Он разделен на шесть модулей: секция подачи, секция бокового выравнивания, секция защиты от крюков, модуль складывания, модуль прессования и подсчета, секция конвейера.

• Секция подачи:

Он состоит из 7 лент для подачи всасывающей бумаги шириной 60 мм;10-миллиметровая металлическая пластина регулируется по горизонтали для установки ширины, а направляющее колесо для тиснения направляет ленту вывода бумаги;с левой и правой стороны есть перегородки, которые можно перемещать влево и вправо в зависимости от стиля продукта;отделение подачи бумаги оснащено тремя ножами для вывода бумаги.Нож для бумаги регулирует асимметричную длину в соответствии с фактическим образцом;всасывающее устройство взаимодействует с двигателем для быстрой, легкой и непрерывной автоматической подачи бумаги.Секция подачи бумаги может укладывать бумагу на высоту 400 мм, а верхнее давление подачи является пневматическим для обеспечения плавной подачи гофрированной бумаги.Оператор может управлять переключателем подачи бумаги в любой рабочей зоне.

• Секция бокового выравнивания:

В конструкции с тремя пластинами используется принцип упора и бокового упора, которые могут исправить перекос картона, чтобы обеспечить плавную и плавную подачу.

• Анти-крюк

Трехпластинчатая конструкция, верхний ремень является основным типом привода, обеспечивающим плавную транспортировку бумаги.Нижний ремень 50 мм, верхний ремень 30 мм, а верхний прижимной ремень перемещается вверх и вниз пневматически, чтобы адаптироваться к различной толщине картона.Оснащен системой анти-крюка, взаимодействует с 4/6-точечной системой, чтобы обеспечить хорошее формирование коробки.

• Анти-крюк:

Трехпластинчатая конструкция, верхняя лента имеет ширину 30 мм, а нижняя лента шириной 50 мм обеспечивает плавную транспортировку бумаги.

• Складной формовочный модуль

Трехпластинчатая конструкция, верхний ремень является основным типом привода, обеспечивающим плавную транспортировку бумаги.Состоит из нижнего пояса шириной 50 мм и костылей шириной 60 мм;левая и правая стороны завершаются второй линией сгиба 180 градусов, а четвертая линия сгиба 180 градусов полностью совмещена;левое и правое направляющие колеса регулируются в соответствии с различными положениями, чтобы более плавно соответствовать складному ящику;нижний подшипник поддерживает и направляет ремень для правильного движения.Фальцовочная лента приводится в движение независимо, и скорость фальцевальной ленты может регулироваться независимо, так что продукт не будет иметь смещения клея.

• Модуль прессы и подсчета:

Верхняя и нижняя передачи могут регулировать длину;и он оснащен выравнивающим устройством для исправления ошибок, возникающих в процессе складывания коробки, а линия сгиба на обеих сторонах коробки может быть сплющена и исправлена, когда пятислойная коробка производится с помощью устройства для выравнивания.При изготовлении донных макаронных коробов оснащается пневматическим фронтальным блокировочным устройством.Непрерывный автоматический метод накопления ящиков гарантирует, что ящик аккуратно поступит в отдел транспортировки;он принимает автоматическое устройство электрического счетчика;он оснащен системой давления воздуха и системой подачи давления.Прижимное колесо можно отрегулировать в соответствии с различными типами коробок и качеством бумаги, чтобы сделать прижим коробок более совершенным.

• Конвейерная секция:

Используя независимую верхнюю и нижнюю основные конструкции трансмиссии, верхняя прижимная лента может двигаться вперед и назад в зависимости от длины производственной коробки, входная лента подачи мягкая и умеренная и не раздавит готовый продукт;сбалансированное прессование, аккуратная транспортировка, обеспечивающая отличное качество;скорость конвейерной части соответствует скорости работы основной машины.Электрические приборы регулируются автоматически, а также можно выбрать ручное управление и скорость;есть два комплекта переднего прессования и устройства функции прессования бумаги.Отладка и работа просты и удобны в настройке.

3. Список основных частей

4. Список запасных частей
